CAPTEUR ULTRASONIQUE HC-SR04

Il permet de déterminer la distance d'un obstacle grâce à une technologie à ultra-son.

Tension: 5 VDC
Courant : 15 mA (repos - 2 mA)
Fréquence : 40 kHz
Distance maxi = 400 cm
Distance mini = 2 cm
Angle de détection : 15°
Résolution : 0.3 cm

Fonctionnement

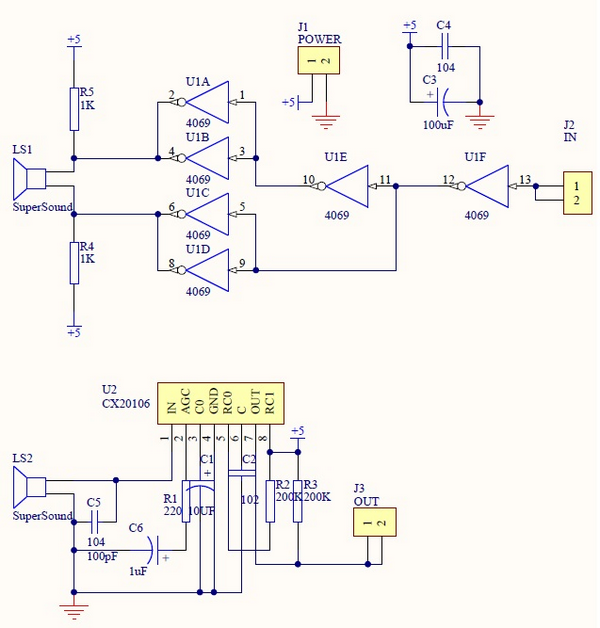

Lorsqu'il est déclenché, un émetteur ultra-son envoi une impulsion. Si celle-ci rencontre un obstacle, elle est réfléchi et “rebondi”. Un compteur démarré lors de l'émission compte le temps jusqu'au retour de l'impulsion. Il reste ensuite à convertir le temps en distance en tenant compte de l'aller/retour du son (distance = temps / 2 * vitesse du son).

IDE Arduino

Pour son fonctionnement, ce composant ne nécessite pas de bibliothèque spécifique (voir code ci-dessous).

IDE mBlock

Il existe un bloc dédié dans la catégorie “Capteur”, “Lire les broches TRIG (x) et ECHO (y) du capteur ultrasonique”.

Liens

Code

#define echoPin 7 // broche Echo
#define trigPin 8 // broche Trigger

long duration, distance; // Durée utilisé pour calculer la distance

void setup() {
 pinMode(trigPin, OUTPUT);
 pinMode(echoPin, INPUT);
 digitalWrite(trigPin, LOW);
 delayMicroseconds(100);
}

void loop() {
 // Envoi une impulsion de 10 micro seconde sur la broche "trigger"
 digitalWrite(trigPin, HIGH);
 delayMicroseconds(10);
 digitalWrite(trigPin, LOW);

 // retourne la distance en mm
 duration = pulseIn(echoPin, HIGH, 60000);
 distance = duration*0.17;
}
