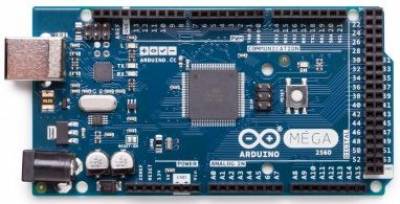

Le Arduino MEGA 2560 est basé sur le microcontrôleur ATmega2560. Il dispose de 54 entrées/sortes numériques (dont 14 peuvent être utilisées comme sorties PWM), 16 entrées analogiques, 4 UARTS, d'un oscillateur à quartz de 16 MHz, d'une connexion USB, d'une prise d'alimentation, un connecteur ICSP, et un bouton de reset.

• Micro-contrôlleur : ATmega2560
• Tension d'alimentation nominale : 5V
• Tension d'alimentation (recommandé) : 7-12V
• Tension d'alimentation (limites) : 6-20V
• Entrées/sorties digitales : 54 (dont 14 pouvant être utilisées comme sorties PWN)
• Entrées Analogiques : 16
• UARTS : 4
• DC Current per I/O Pin : 40 mA
• DC Current for 3.3V Pin : 50 mA
• Memoire Flash : 256 KB (ATmega2560) dont 8 KB utilisé par le bootloader
• SRAM : 8 KB (ATmega2560)
• EEPROM : 4 KB (ATmega2560)
• Fréquence d'horloge : 16 MHz

La carte est compatible et étend l'Arduino UNO.

Description des broches
