La carte Arduino Nano est basée sur un ATMega328 cadencé à 16 MHz. Sa mémoire de 32 kB et son grand nombre d'E/S font de ce circuit compatible DIL30 un élément idéal pour les systèmes embarqués ou pour des applications robotiques nécessitant du multitâches.

• alimentation:
  • via port USB ou
  • 5 Vcc régulée sur broche 27 ou
  • 6 à 20 V non régulée sur broche 30
• microprocesseur: ATMega328
• mémoire flash: 32 kB
• mémoire SRAM: 2 kB
• mémoire EEPROM: 1 kB

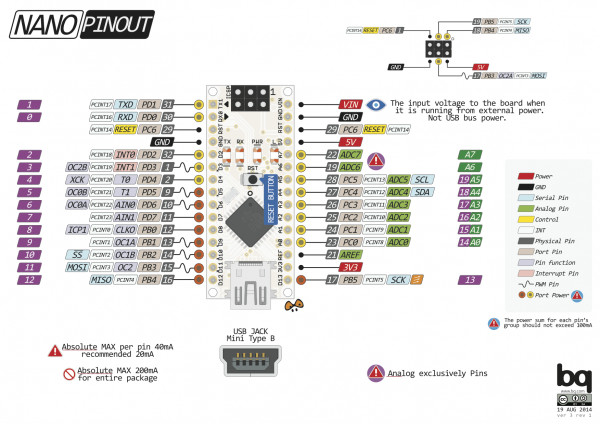

• 14 broches d'E/S dont 6 PWM
• 8 entrées analogiques 10 bits
• intensité par E/S: 40 mA
• cadencement: 16 MHz
• bus série, I2C et SPI
• gestion des interruptions
• fiche USB: mini-USB B
• boîtier DIL30
• dimensions: 45 x 18 x 18 mm

Le Nano 3.0 peut se programmer avec le logiciel Arduino. Le contrôleur ATMega328 contient un bootloader qui permet de modifier le programme sans passer par un programmateur. Les logiciels sont téléchargeables gratuitement.

IDE Arduino :

• Menu outils, Type de carte, Arduino Nano

IDE mBlock

• Appareils, Ajouter, Arduino Nano
