Extension TM1637Full

(anciennement Disp4x7seg)

Cette extension permet de gérer des afficheurs 7 segments et les claviers pilotés par le circuit TM1637 (ex. afficheur 4x7 segments de RobotDyn ou afficheur 6 digits et 6 touches.

Ne trouvant pas d'extension fonctionnelle pour mBlock ni de librairie Arduino gérant les afficheurs 6 digits et les claviers, je me suis inspiré de la librairie TM1637Display de avishorp et des information du datasheet du circuit et de Grove.

Historique

V1.1 (24-05-2018) - Version mBlock3 locale pour afficheur 4 digits Version initiale (disp4x7seg)
V2.1 - Version mBlock3 locale pour afficheur 6 digits avec clavier 6 touches.
V2.2 - Optimisation et correction de bug
V2.3 (23-12-2018) - Réorganisation des broches SDA et CLK pour utilisation port I2C carte Nano, Gestion du ON/OFF de l'affichage et ajout de codes pour l'afficheur. Redéfinition des textes pour les blocs. Dernière version en téléchargement
v3.0 (29-12-2023) - Version mBlock5 en ligne pour afficheur 6 digits avec clavier 6 touches.

Hardware

En plus de l'alimentation (VCC et GND), 2 broches consécutives sont utilisées :

DIO/SDA : 4 [pour l'Arduino Nano et ADC4(18) pour UNO]
CLK/SCL : 5 [pour l'Arduino Nano et ADC5(19) pour UNO]

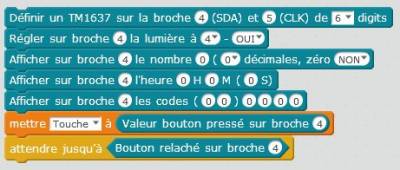

Blocs

Initialisation d’un circuit 4 ou 6 afficheurs. La broche 4 correspond au signal DIO/SDA et la 5 à CLK/SCL.
Réglage de la luminosité de 0 à 7 et allumage ou pas de l'afficheur
Affichage d'un nombre décimal (position de la virgule 0 à 5 décimale(s) et si les 0 de gauche doivent être affichés)
Affichage d'un temps (24h) sous la forme HH.MM.SS
Affichage d'une valeur indépendante sur chaque digit. La liste des codes est disponible ci dessus.
Lecture d'un numéro de touche activé (0 rien, sinon 1 à 6)
Indication si aucune touche n’est activée. (true = aucune)

La broche SDA permet d'identifier l'afficheur concerné.
Pour les afficheurs 4 digits les 2 valeurs de gauche (de droite, les secondes) ne sont pas utilisées.

Fichiers

ext_1e06866f.mext.zip Fichier d'extension (supprimer le “.zip” pour l'utiliser)
ext_1e06866f_languages.zip Traduction des blocs
