Le but est de commander un radiateur équipé d'un fil pilote à partir du serveur JEEDOM tout en ayant un retour de température.

Tous les appareils de chauffage présents sur le marché ne reconnaissent pas la totalité des ordres (2 ordres, 4 ordres, 6 ordres).

En mode hors gel il garantit une température comprise entre 6 et 8°C

La commande 4 ordres repose sur le redressement du signal de phase à partir d'une diode afin de commander le programmateur.

• Le courant d'enclenchement du MOC3041 est de 15mA, la résistance sert à ajuster le courant d'entrée pour atteindre cette valeur et basculer correctement l'optotriac.
• La valeur d'intensité sur le fil pilote serait d'après plusieurs lecture de 0.5 mA maximum donc loin des 100mA admissibles par l'optocoupleur
• Le dernier chiffre de la diode 1N4007 correspond à la tension inverse admissible (1N4004 = 280V, 1N4007 = 700V)

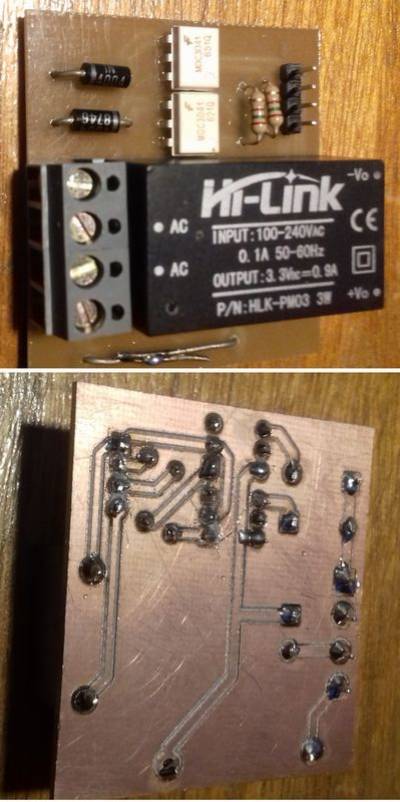

• La platine est conçue grâce au logiciel kicad.
• Le fichier de gravure à l'anglaise est réalisé grâce à FlatCam.
• L'usinage a été réalisé à l'aide de la table de fraisage du FabLab.
• La platine comportera une alimentation 5V pour alimenter la partie commande.

Pour le retour température et la commande, je rependrai la base de Sondes températures et autres avec ESP en essayant de l'améliorer.

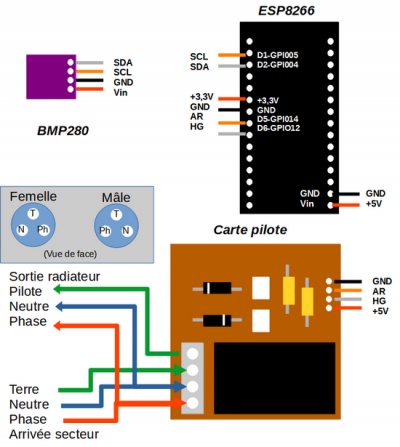

L'ESP8266 est un microcontrôleur “compatible” Arduino possédant un module wifi intégré. Il est capable de gérer la sonde et la commande en même temps du fait de son grand nombre d'entrées/sorties.

Le BMP280 est un capteur barométrique mesurant la température, l'humidité et la pression atmosphérique. Il fournira le retour d'information pour contrôler le fonctionnement du radiateur.

Une fois connecté en WiFi,

1. il interroge un serveur REST pour récupérer les commandes du radiateur
2. il les applique en gérant la sortie du fil pilote
3. il récupère les informations du BMP280
4. il renvoie au serveur REST les informations récupérées

• Elle affiche les paramètres température, humidité et pression récupérées sur le serveur REST
• Elle permet de modifier le mode du radiateur grâce à une liste de choix dont la valeur est transmise au serveur REST

En cours de développement.

• Il gère la configuration WiFi et les paramètres du capteur qui sont sauvegardés dans la mémoire flash.
• Il dialogue avec le serveur REST à l'aide de fichiers JDOM contenant les données.
• Il gère le serveur Web local permettant de modifier la configuration et d'afficher les données

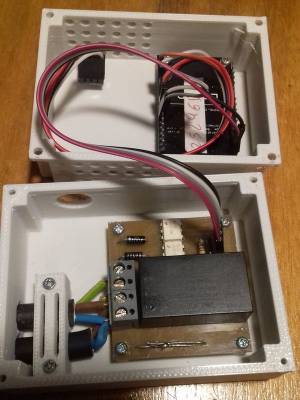

Un boîtier en ABS est réalisé à l'imprimante 3D afin de loger l'ensemble.
